เครื่องเชื่อมท่อ HDPE 355 mm. แบบไฮดรอลิค รุ่น PHD-355
เครื่องเชื่อมท่อ HDPE 355 mm. แบบไฮดรอลิค รุ่น PHD-355 สำหรับเชื่อมท่อขนาด 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355 mm.
เชื่อมท่อด้วยวิธีการเชื่อมชน โดยใช้ความร้อนจากแผ่นความร้อนหลอมปลายท่อทั้งสองด้านให้ละลายแล้วดันท่อชนประสานก้นด้วยแรงดันและเวลาตามที่กำหนด

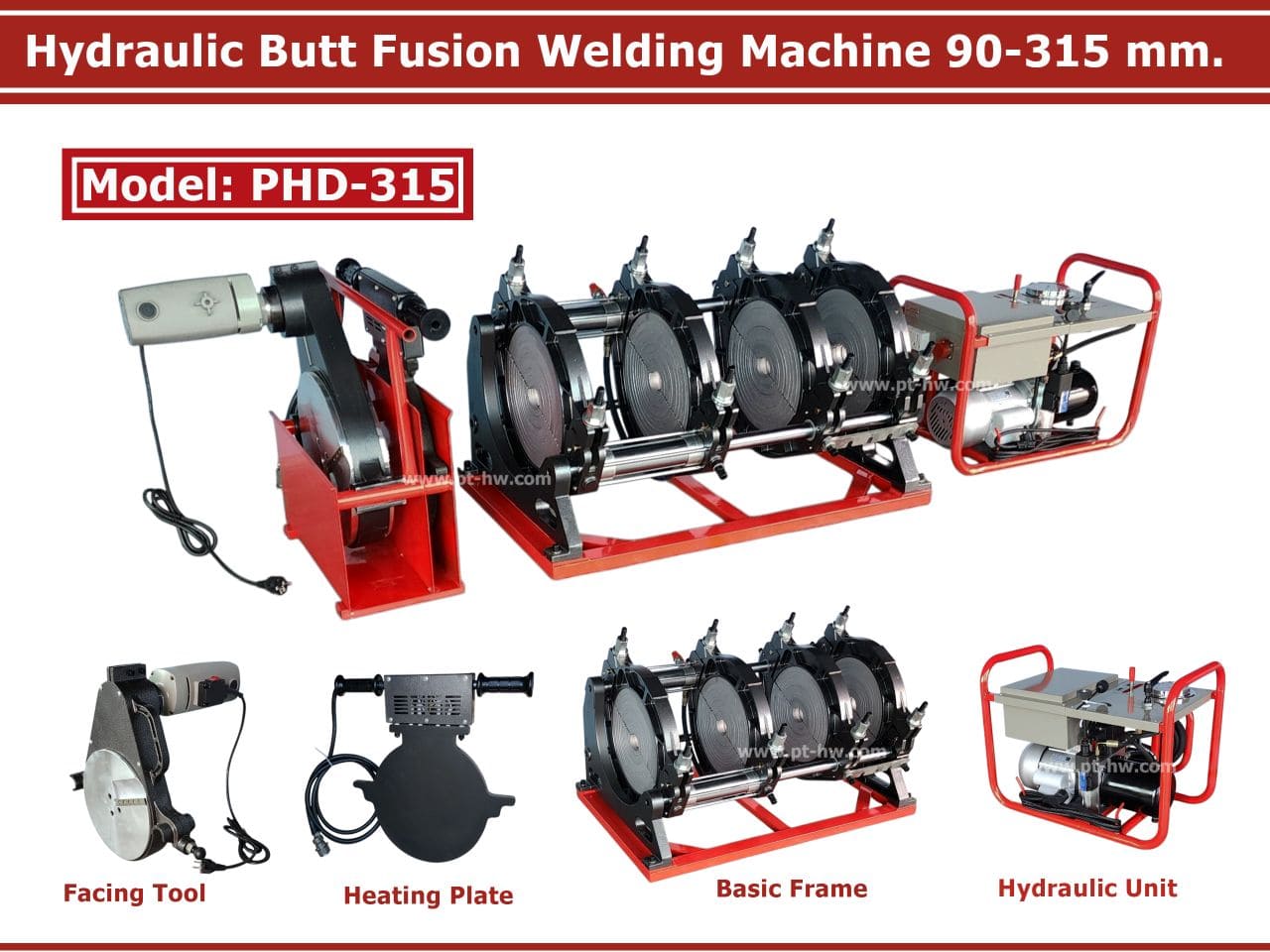

อุปกรณ์ประกอบด้วย
1. โครงเครื่องตัวยึดจับท่อ (Basic Frame)
- ตัวโครงทำจากเหล็กพร้อมชุดหัวจับ 4 คู่ทำจากอลูมิเนียม สองคู่แรกยึดติดกับเพลาเหล็ก อีกสองคู่ยึดติดกับกระบอกไฮดรอลิค
- ประกับทำจากอลูมิเนียมอัลลอย ประกอบกันเป็นชุดตามขนาดท่อ
2. เครื่องปาดหน้าท่อให้เรียบ (Facing tool)
- ตัวจานปาดทำจากอลูมิเนียมอัลลอยติดใบมีดไอสปีดสองด้าน
- ขับเคลื่อนด้วยมอเตอร์กำลังสูง ส่งกำลังผ่านเฟืองทดไปยังตัวจานปาด
3. แผ่นความร้อน (Heating plate)
- ทำจากอะลูมิเนียมอัลลอยเคลือบด้วยเทฟล่อน ภายในมีขดลวดความร้อน
- ควบคุมอุณหภูมิแผ่นความร้อนด้วยชุดควบคุมอุณหภูมิ (Temp Controller)
4. ชุดปั๊มไฮดรอลิคส์ (Hydraulic unit)
- มีวาล์ว(คันโยก)สำหรับบังคับการเคลื่อนที่เข้า-ออกของตัวแคลมป์ยึดจับท่อ
- มีวาล์วปรับแรงดันและเกจวัดความดัน สำหรับตั้งค่าและควบคุมแรงดันที่ใช้ในการเชื่อมท่อ
- มีวาล์วลดแรงดัน สำหรับลดแรงดันที่ใช้ในขั้นตอนการเชื่อม
- มีชุดควบคุมอุณหภูมิ (Temp Controller) สำหรับตั้งค่าและควบคุมอุณหภูมิแผ่นความร้อน
- มีชุดควบคุมเวลา (Timer) สำหรับตั้งค่าและควบคุมเวลาที่ใช้ในขั้นตอนการเชื่อม
5. ขาตั้งสำหรับวางแผ่นความร้อนและตัวปาดท่อ (Support)
อุปกรณ์เสริม
- ชุดควบคุมและบันทึกการเชื่อม ดาต้าล็อคเกอร์ (Data Logger set)
- ตัวจับสตับเอ็น สำหรับยึดจับสตับเอ็นเข้ากับแคลมป์เครื่องเชื่อมท่อ (Stub End Holder)
