เครื่องเชื่อมท่อ HDPE 315 mm. (12 นิ้ว) รุ่น HD315/90
อุปกรณ์ประกอบด้วย
1. โครงเครื่องตัวยึดจับท่อ (Basic Frame)
- ตัวโครงทำจากเหล็กพร้อมชุดหัวจับ 4 คู่ทำจากอลูมิเนียม สองคู่แรกยึดติดกับเพลาเหล็ก อีกสองคู่ยึดติดกับกระบอกไฮดรอลิค
- ประกับทำจากอลูมิเนียมอัลลอย ประกอบกันเป็นชุดตามขนาดท่อ
2. เครื่องปาดหน้าท่อให้เรียบ (Planing tool)
- ตัวจานปาดทำจากอลูมิเนียมอัลลอยติดใบมีดไอสปีดสองด้าน
- ขับเคลื่อนด้วยมอเตอร์กำลังสูง ส่งกำลังผ่านเฟืองทดไปยังตัวจานปาด
3. แผ่นความร้อน (็Heating plate)
- ทำจากอะลูมิเนียมอัลลอยเคลือบด้วยเทฟล่อน ภายในมีขดลวดความร้อน
- ควบคุมอุณหภูมิแผ่นความร้อนด้วยชุดควบคุมอุณหภูมิ (Temp Controller)
4. ชุดปั๊มไฮดรอลิคส์ (Hydraulic unit)
- มีวาล์ว(คันโยก)สำหรับบังคับการเคลื่อนที่เข้า-ออกของตัวแคลมป์ยึดจับท่อ
- มีวาล์วปรับแรงดันและเกจวัดความดัน สำหรับตั้งค่าและควบคุมแรงดันที่ใช้ในการเชื่อมท่อ
- มีวาล์วลดแรงดัน สำหรับลดแรงดันที่ใช้ในขั้นตอนการเชื่อม
- มีชุดควบคุมอุณหภูมิ (Temp Controller) สำหรับตั้งค่าและควบคุมอุณหภูมิแผ่นความร้อน
- มีชุดควบคุมเวลา (Timer) สำหรับตั้งค่าและควบคุมเวลาที่ใช้ในขั้นตอนการเชื่อม
5. ขาตั้งสำหรับวางแผ่นความร้อนและตัวปาดท่อ (Support)
ข้อมูลทางเทคนิค
| Welding Range(mm.) | 90, 125, 140, 160, 180, 200, 225, 250, 280, 315 |
| Heating Plate Max.Temp | 270℃ |
| Pressure Adjustable Ranges | 0-6.3Mpa |
| Working Voltage | 220V/50Hz |
| Total Power | 5.85kw |
| Heating Plate Power | 4.0kw |
| Planning Tool Power | 1.1kw |
| Hydraulic Unit Power | 0.75kw |
| Weight | 235kg |
| Volume | 1.0m³ |
| Welding material | PE, HDPE, PP-R, PP |

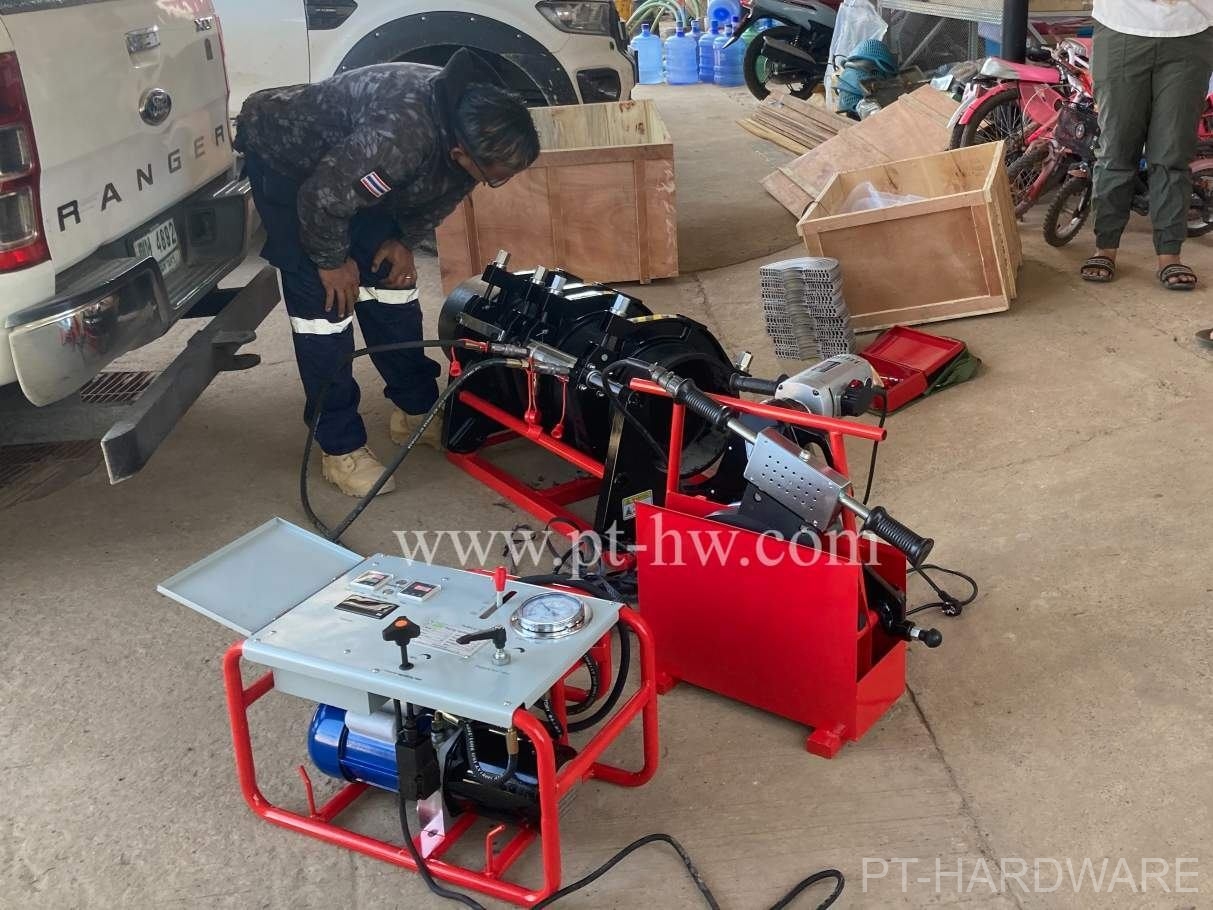

ตัวอย่างเครื่องเชื่อมท่อ HDPE 315 mm. (12″)
